Détails du produit:
|
|
| Nom du produit: | Câble de sécurité de retenue de tuyau haute pression |
|---|---|
| Type de produit: | Fil de câble tuyau de retenue / tuyau fouet de retenue |
| Matériel: | corde de fil d'acier galvanisé/corde de fil d'acier inoxydable/corde de fil revêtue de PVC |
| Diamètre de corde de fil: | 3 mm, 4 mm, 5 mm, 6 mm, 8 mm, 10 mm ou personnalisé |
| Longueur totale: | 300 mm, 450 mm, 600 mm, 900 mm, 1200 mm, 1500 mm ou personnalisé |
| Application: | Tuyau hydraulique / tuyau haute pression / tuyau minier / tuyau de machines de construction / tuyau industriel |
|
Paiements & Conditions d'expédition:
|
|
| Quantité de commande minimale: | 300-500 ensembles, négociables pour les commandes personnalisées |
| Prix: | Négociable selon le matériau, le diamètre, la longueur, le raccord d'extrémité et la quantité |
| Détails d'emballage: | Carton d'exportation, palette, boîtier en bois, emballage en vrac, étiquette de code à barres ou emballage OEM |
| Délai de livraison: | 15-30 jours après la confirmation de la commande; commande d'échantillon habituellement 5-10 jours |
| Conditions de paiement: | T/T, L/C, assurance commerciale d'Alibaba ou négociable |
| Méthode d'expédition: | Exprès, fret aérien, fret maritime ou expéditeur désigné par le client |
|
Détails |
|||
| Type | Retention de tuyau haute pression / retenue de fouet de tuyau | Matériel | acier galvanisé/acier inoxydable/PVC revêtu corde de fil |
|---|---|---|---|
| Gamme de diamètres | 3 mm-10 mm ou personnalisé | Plage de longueur | 300 mm-1500 mm ou personnalisé |
| Structure de corde de fil | 7×7 / 7×19 / 6×19 / 6×37 | Type de fin | Doux oeil / oeil de poutre / boucle de ferrule / plaque de boulon / montage personnalisé |
| Finition de surface | galvanisé/acier inoxydable/PVC revêtu/nylon revêtu | Le service | OEM / ODM / Production d'échantillons / Emballage personnalisé |
| Points saillants: |
hydraulic hose restraint,high pressure hose restraint |
||
Description du produit
Câble de sécurité de retenue de tuyau haute pression est un assemblage de corde de fil personnalisé conçu pour les tuyaux hydrauliques, les tuyaux haute pression et les connexions de tuyaux industriels lourds. Il est utilisé comme dispositif de retenue secondaire pour les systèmes de tuyaux installés sur les machines de construction, l'équipement minier, les unités hydrauliques, l'équipement maritime, l'équipement des champs pétroliers et les systèmes d'entretien industriel.
Le câble de retenue du tuyau est fabriqué à partir de corde en acier haute résistance et peut être fourni avec des yeux doux, des yeux de doigts, des boucles de ferrule, des plaques de boulons, des chaînes, une protection de ressort ou des raccords d'extrémité personnalisés. Les options en acier galvanisé, en acier inoxydable et en corde à fil revêtue sont disponibles en fonction des différents environnements de travail.

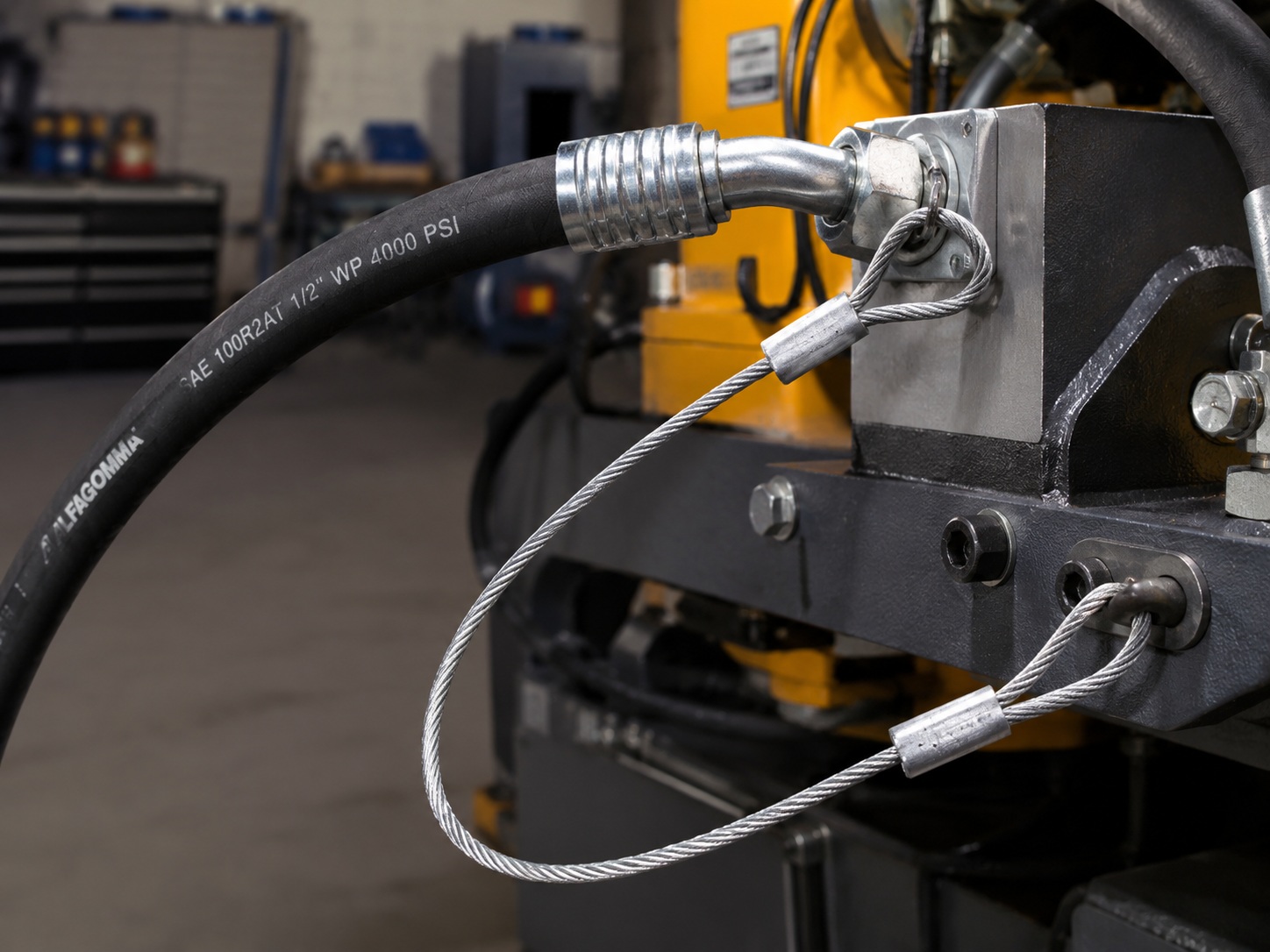

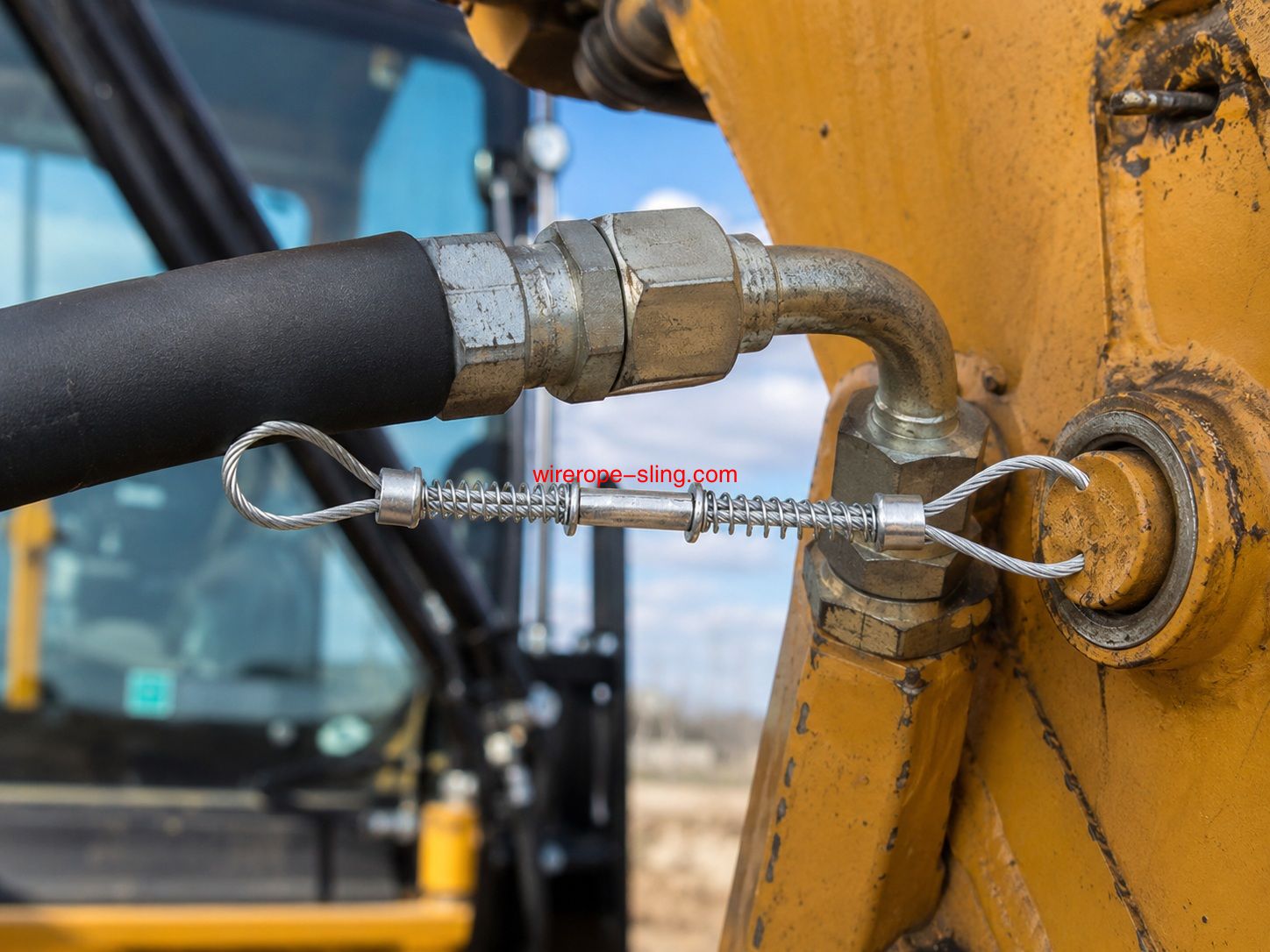

Câble de sécurité de retenue de tuyau haute pression personnalisé pour la protection du tuyau hydraulique et du tuyau industriel.
| Article | Standard Options | Optio personnaliséns |
|---|---|---|
| Diamètre de corde de fil | 3 mm, 4 mm, 5 mm, 6 mm, 8 mm, 10 mm | Personnalisé selon la taille du tuyau et l'application |
| Longueur totale | 300 mm, 450 mm, 600 mm, 900 mm, 1200 mm, 1500 mm | Longueur personnalisée disponible |
| Construction de corde de filn | 7×7, 7×19, 6×19, 6×36, 6×37 | Sélectionné selon les exigences de flexibilité et de résistance |
| Matériel Grade | Acier au carbone galvanisé, acier inoxydable 304, acier inoxydable 316 | Autre matériel disponible sur demande |
| Fin de configurationn | Oeil doux, oeil de doigt, boucle de ferrule, plaque de boulon, connectio de chaînen | Terminal spécial ou dessin client disponible |
| Manche / Ferrule | Manche en aluminium, manchon en cuivre, ferrule en acier | Taille et matériau de manche personnalisé |
| Traitement de surface | Galvanisé, acier inoxydable poli, revêtu de PVC, revêtu de nylon | Couleur revêtement et étiquette d'identification disponible |
| Protection facultativen | Bobine à ressort, revêtement en PVC, manchon en nylon | Protection partielle ou complète disponible |
| Méthode de production | Coupe, boucle, emboîtage hydraulique, assemblage | Fabriqué selon échantillon, dessin ou specification |
| Inspectionn | Contrôle des dimensions, contrôle de l'apparence, contrôle de sertissage des manches | Rapport d'essai de traction et d'inspection facultatif |
La spécification correcte de retenue du tuyau doit être choisie en fonction du diamètre extérieur du tuyau, de la taille de l'accouplement, de la distance d'installation, de l'environnement de travail et de la méthode de connexion requise. Le tableau suivant est pour la sélection générale des produits.
| Diamètre de corde de fil | Longueur typique | Type de tuyau suggéré | Type d'extrémité commun | Application recommandéen |
|---|---|---|---|---|
| 3 mm | 300–500 mm | Petit tuyau d'air / tuyau hydraulique léger | Loo boucle douce / ferrulep | Équipement léger et utilisation en atelier |
| 4 mm | 450–700 mm | Tuyau d'air / tuyau hydraulique standard | Boucle douce / oeil de doigt | Tuyau de compresseur, outil hydrauliques |
| 5 mm | 600–900 mm | Tuyau hydraulique haute pression | Oeil de poutre / ferrule loop | Unités hydrauliques, machines de construction |
| 6 mm | 700–1200 mm | Tuyau haute pression | Plaque d'oeil / boulon | Matériel minier, machines de forage, tuyaux de sablage |
| 8 mm et plus | 900 mm ou personnalisé | Grand tuyau industriel / tuyau d'équipement lourd | Plaque de boulon / chaîne / terminal personnalisé | Machines minières, maritimes, offshore et lourdes |
L'ensemble de retenue de tuyau peut être conçu avec différentes structures en fonction des exigences d'installation. Les produits standard comprennent généralement des cordes de fil, des ferrules et des extrémités de boucle. Les versions lourdes peuvent être fournies avec des doigts, des plaques à boulons, des chaînes ou une protection de bobine à ressort.

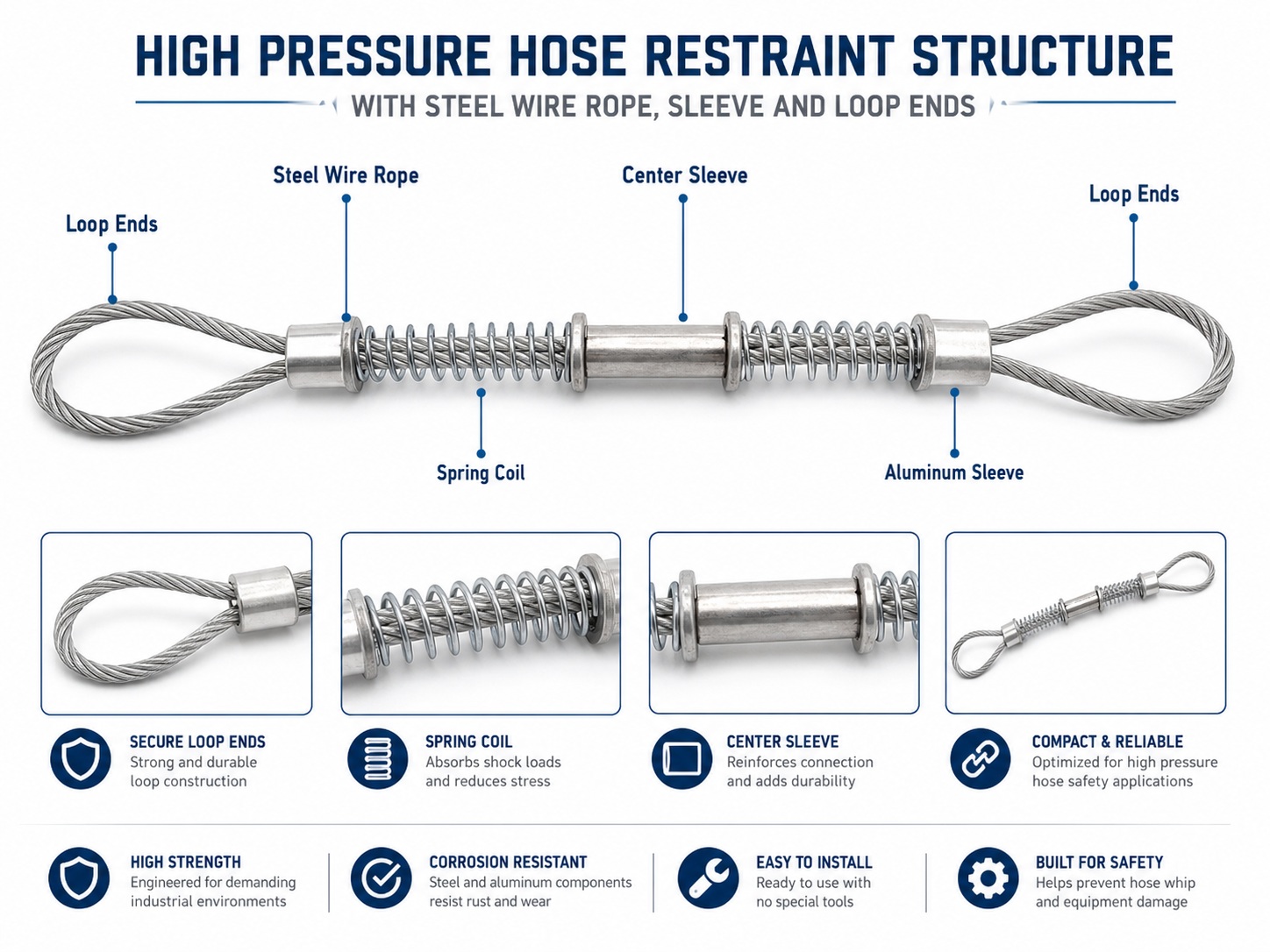

Structure principale de retenue de tuyau haute pression: corde de fil, ferrule, extrémité de boucle, doigt et protection de ressort facultative.
| composant | Fonctionn | Disponible Options |
|---|---|---|
| corde en acier | Corps de câble principal pour retenue et connexionn | Acier galvanisé, acier inoxydable 304, acier inoxydable 316, corde de fil revêtue |
| Ferrule / manche | Utilisé pour la formation de boucle et la fixation d'extrémité | Manche en aluminium, manchon en cuivre, ferrule en acier |
| Boucle Fin | Utilisé pour la connexion au tuyau, à l'accouplement ou au point fixe | Oeil doux, oeil de doigt, taille d'oeil personnalisée |
| Thimble | Protége la boucle contre la déformation et l'abrasionn | Orient galvanisé, Orient en acier inoxydable |
| bobine ressort | Améliore la flexion du câble et la protection contre l'abrasionn | Protection à ressort partielle ou protection à ressort complèten |
| Montage de terminaux | Utilisé pour exigence de montage spéciales | Plaque de boulon, chaîne, crochet, plaque d'oeil, terminal personnalisé |
| Matériel | Caractéristique principales | Environnement de travail recommandé |
|---|---|---|
| Galvanized corde en acier | Économique, durable, adapté à une utilisation industrielle générale | Usines, machines de construction, équipements hydrauliques, usage intérieur et extérieur général |
| Corde en acier inoxydable 304 | Bonne résistance à la corrosion et apparence propre | Environnement extérieur, humide, entretien marin, alimentaire ou environnement industriel propre |
| Corde en acier inoxydable 316 | Résistance à la corrosion plus élevée que l'acier inoxydable 304 | Marine, offshore, usines chimiques, environnement à haute humidité ou corrosifs |
| PVC / nylon revêtu corde de fil | Protection de surface, manipulation facile, identification de couleur en optionn | Applications nécessitant une protection de surface du câble ou un marquage de sécurité codé en couleur |

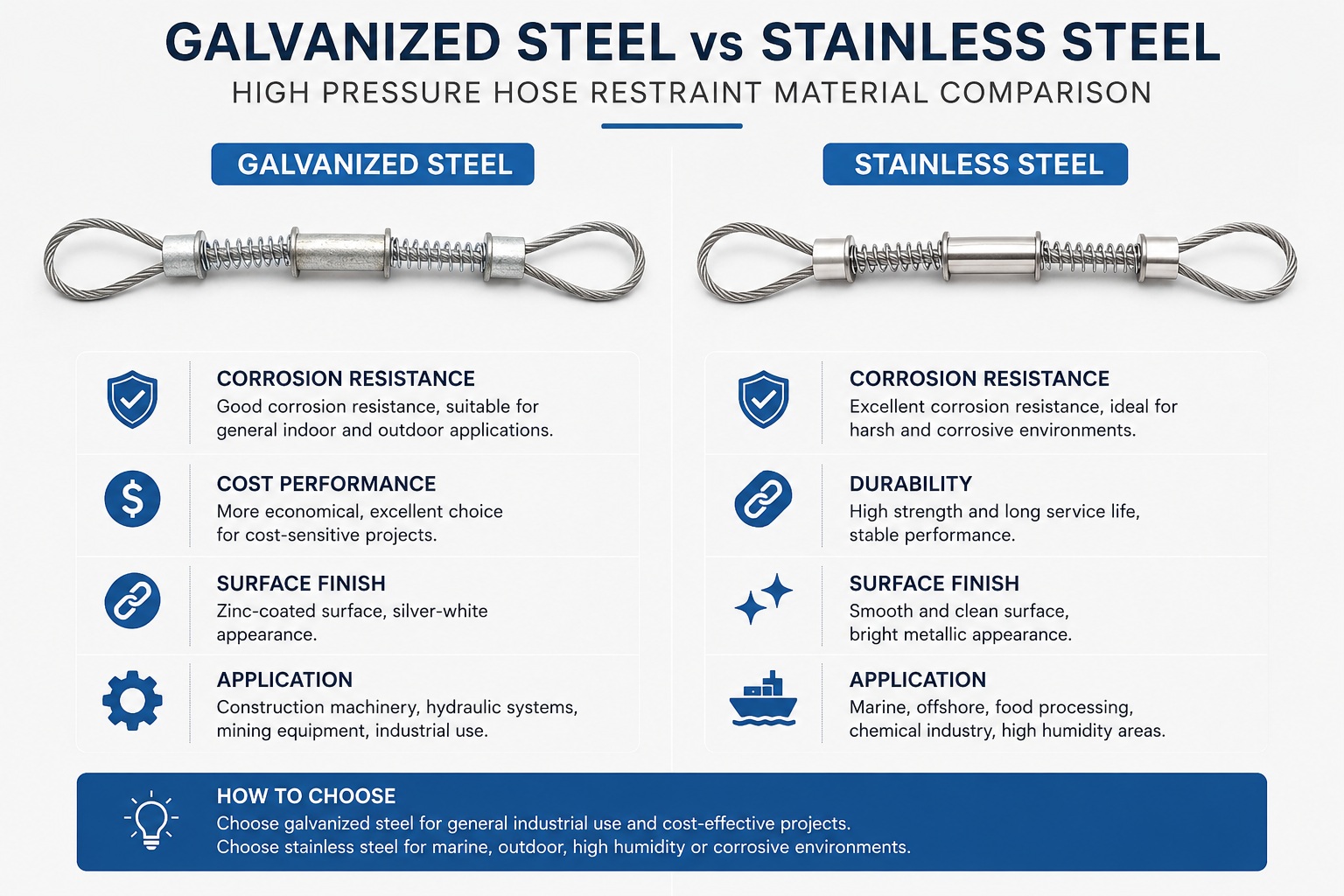

Options en acier galvanisé, en acier inoxydable et en corde de fil revêtue pour différents environnements de travail.

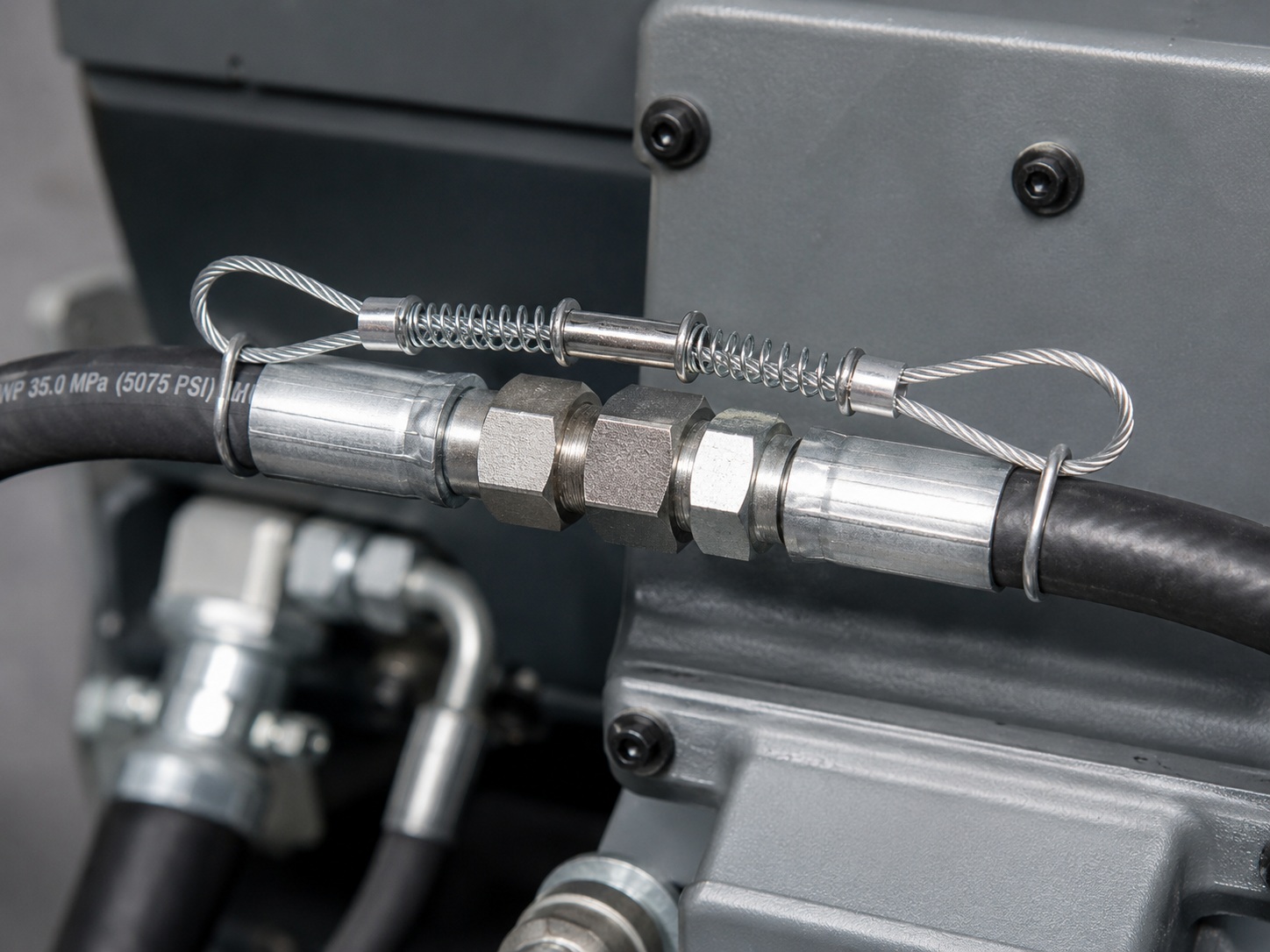

Unités hydrauliques, presses hydrauliques, outils hydrauliques, systèmes de levage et lignes hydrauliques industrielles.
Excavatrices, chargeuses, grues, plateformes de forage, matériel de béton et machines hydrauliques mobiles.

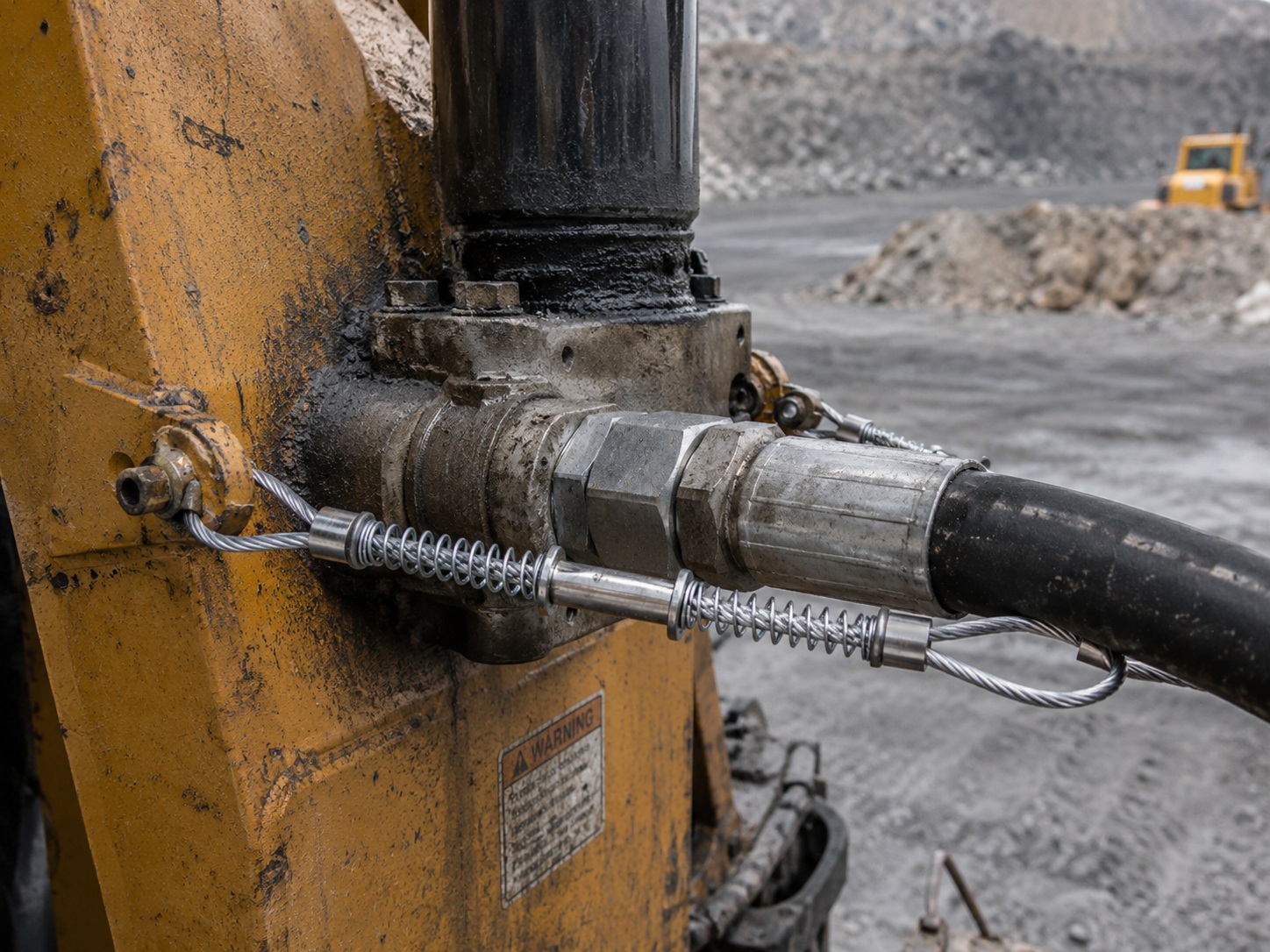

Outils hydrauliques miniers, équipements de forage, véhicules miniers et systèmes de maintenance lourds.

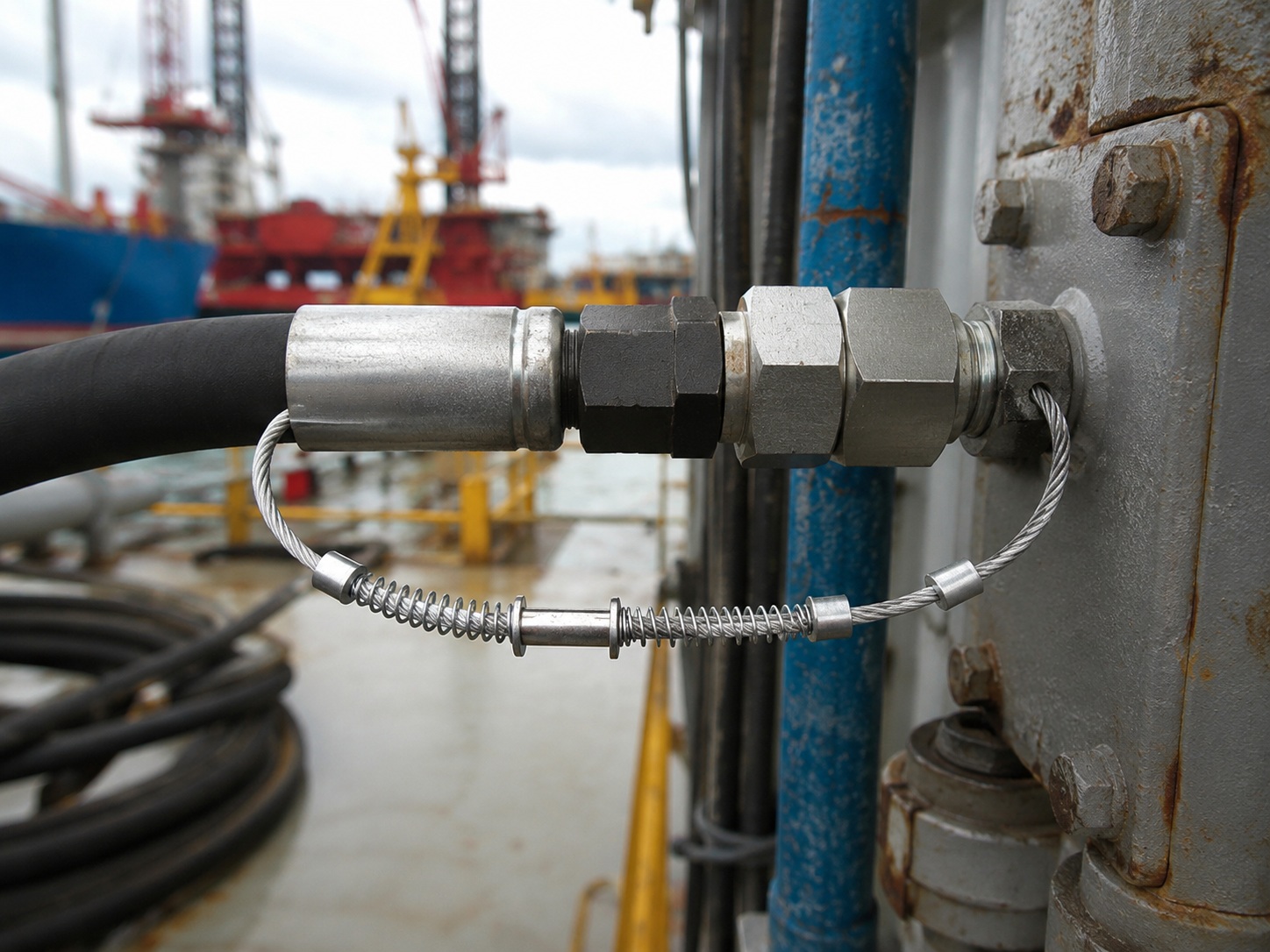

Équipements de chantier naval, systèmes hydrauliques offshore, entretien marin et environnements de travail humides.
Nous pouvons fabriquer des assemblages de retenue de tuyau haute pression selon les dessins, échantillons ou exigences techniques du client. Les paramètres suivants peuvent être personnalisés pour différents systèmes de tuyaux:
| Diamètre personnalisé | Le diamètre de la corde de fil peut être sélectionné en fonction de la taille du tuyau et de la gravité de l'application. |
| Longueur personnalisée | La longueur globale peut être faite en fonction de la distance de connexion et de la position d'installation. |
| Montage d'extrémité personnalisé | Oeil doux, oeil à doigt, plaque à boulons, chaîne, crochet ou borne spéciale disponible. |
| Protectio personnalisén | Bobine à ressort, revêtement en PVC, manchon en nylon or other surface protection available. |
| Emballage personnalisé | Emballage en vrac, emballage en carton, étiquette de code à barres, étiquette privée et emballage OEM disponibles. |
Le processus de production comprend la coupe de corde de fil, la formation en boucle, le pressage de manchon, l'assemblage de raccordement d'extrémité, l'inspection de surface et le contrôle dimensionnel. Pour les commandes personnalisées, la confirmation de l'échantillon peut être organisée avant la production en masse.
Production d'assemblage de corde de fil avec presse hydraulique d'amortissement et machine d'essai de traction en option.
| Inspectionn Article | Inspectionn Content |
|---|---|
| Vérification des dimensions | Longueur totale, taille de la boucle, diamètre de la corde et position du manchonn |
| Vérification de l'apparence | Surface de la corde de fil, état de revêtement, rebures, déformation et finition de manchon |
| Swaging Vérifier | Position de pressage des manchons, consistance de sertissage et qualité de formation en boucle |
| Vérifier l'assemblage | Alignement du raccord d'extrémité, position du doigt et installation terminalen |
| Test facultatif | Test de traction ou test de performance de traction selon l'exigence du client |
Pour une recommandation exacte de devis et de spécification, veuillez fournir les informations suivantes:
Diamètre extérieur du tuyau et taille d'accouplement
Distance de connexion ou longueur totale requise
Diamètre et construction préférésn
Matériel requis: acier galvanisé, acier inoxydable 304, acier inoxydable 316 ou corde de fil revêtue
Type d'extrémité: oeil doux, oeil de doigt, plaque de boulon, chaîne ou terminal personnalisé
Environnement de travail: intérieur, extérieur, marin, minier, construction ou environnement corrosif
Quantité de commande, exigence d'emballage et exigence d'échantillon
Dessin, photo d'échantillon ou spécification technique si disponible
Envoyez-nous votre taille de tuyau, longueur de câble, exigence matérielle et conception de raccordement final. Nous pouvons fournir des solutions personnalisées de retenue de tuyaux de câble pour systèmes de tuyaux hydrauliques et industriels.
